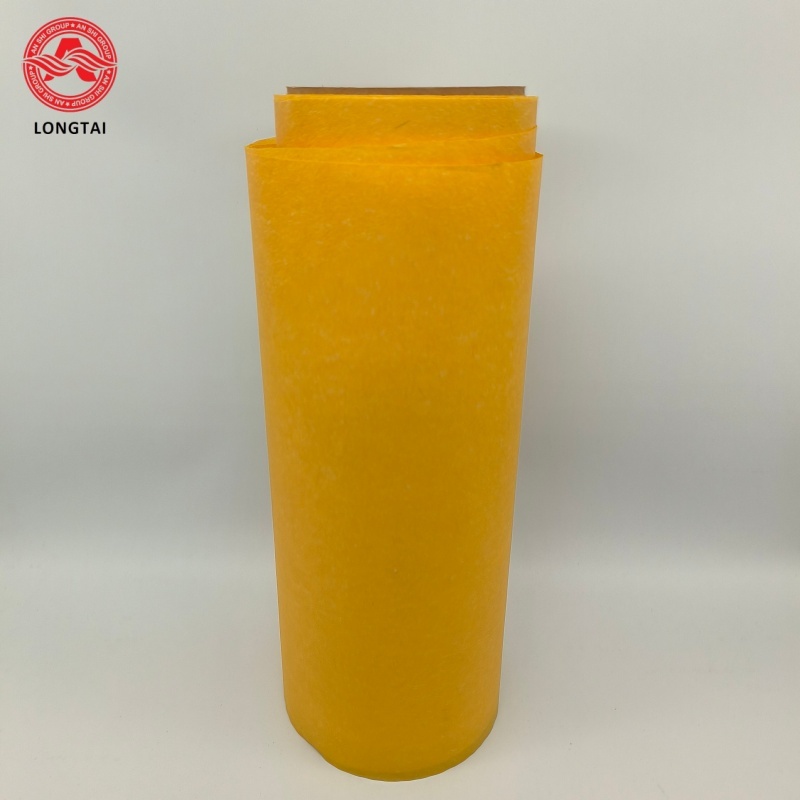

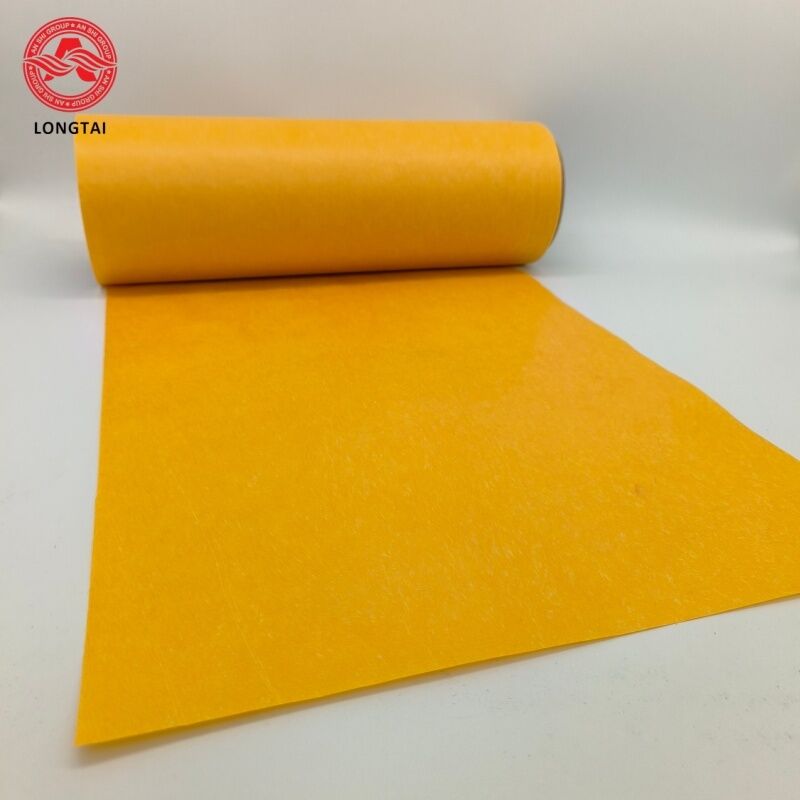

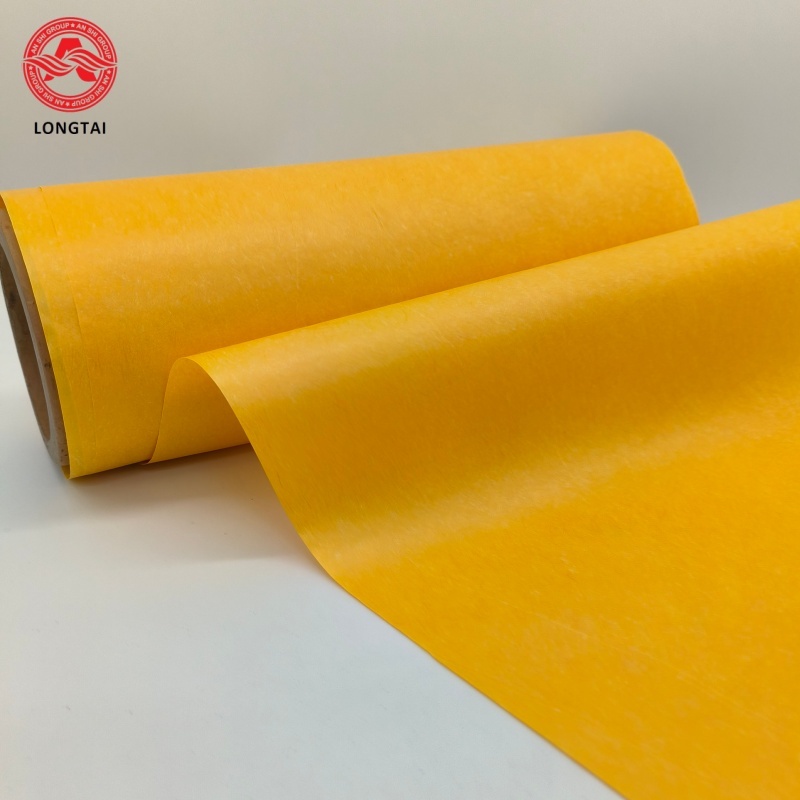

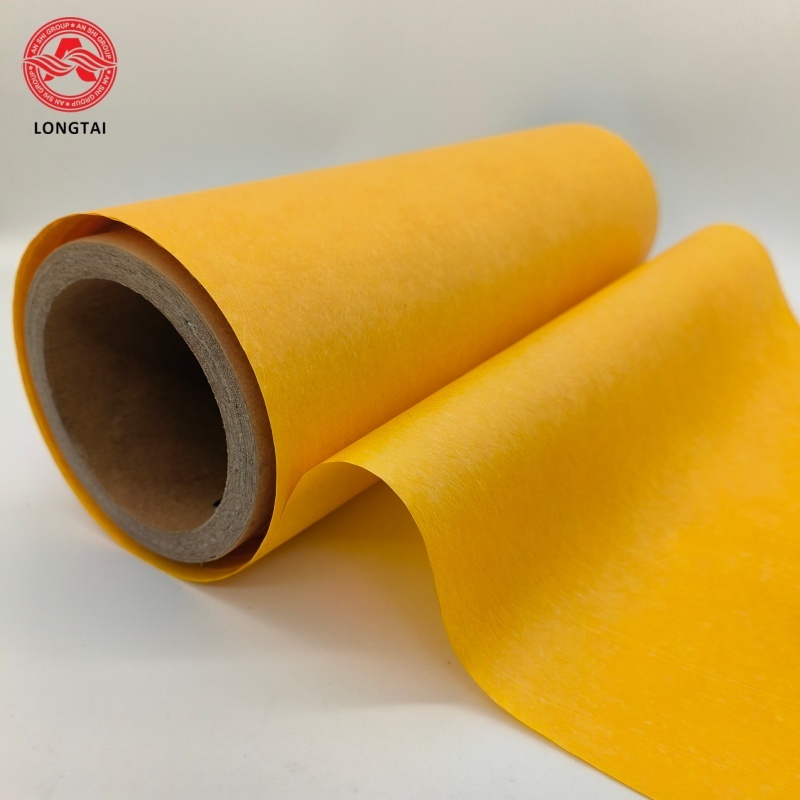

280℃ তাপ প্রতিরোধী পলিমাইড কাগজ, মোটর স্টেটরের জন্য নির্ভরযোগ্য আন্তঃ-ফেজ এবং আন্তঃ-টার্ন নিরোধক

এই উচ্চ-কর্মক্ষমতা পলিমাইড অন্তরক কাগজ বিশেষভাবে শুষ্ক-টাইপ এবং তেল-নিমজ্জিত উচ্চ-তাপমাত্রা ট্রান্সফরমারের বায়ু নিরোধক জন্য তৈরি করা হয়েছে। এটি 210 ℃ থেকে 280 ℃ পর্যন্ত দীর্ঘমেয়াদী ক্রমাগত অপারেশন সমর্থন করে, অতি-উচ্চ তাপ-প্রতিরোধী ক্লাস সি অন্তরক সাবস্ট্রেট হিসাবে শ্রেণীবদ্ধ প্রচলিত ক্লাস H (180℃) নিরোধক উপকরণের তাপ প্রতিরোধের সীমা ছাড়িয়ে যায়।

উচ্চ-বিশুদ্ধতা পলিমাইড ফাইবার গঠন প্রযুক্তির সাথে তৈরি, এটি উচ্চতর বৈদ্যুতিক নিরোধক, যান্ত্রিক শক্তি এবং তাপীয় স্থিতিশীলতাকে একীভূত করে। এটি ঐতিহ্যবাহী আরমিড কাগজের ত্রুটি যেমন ডাইইলেকট্রিক অ্যাটেন্যুয়েশন, ডাইমেনশনাল সংকোচন এবং উচ্চ তাপমাত্রার অধীনে দুর্বল তেল বার্ধক্য প্রতিরোধ করে, হাই-এন্ড পাওয়ার ট্রান্সফরমারগুলিতে হট-স্পট জোনের নিরোধক চাহিদার সাথে পুরোপুরি মিলে যায়।

• বেধ পরিসীমা: 0.06mm ~ 0.3mm, কাস্টম স্লিটিং প্রস্থ উপলব্ধ
• অস্তরক শক্তি: ≥15kV, অবিচ্ছিন্ন উচ্চ তাপমাত্রার অধীনে স্থিতিশীল নিরোধক কর্মক্ষমতা
• যান্ত্রিক সম্পত্তি: অনুদৈর্ঘ্য প্রসার্য শক্তি ≥160MPa, টিয়ার শক্তি ＞4kN/m, ক্র্যাকিং ছাড়াই স্বয়ংক্রিয়ভাবে ঘুরানোর জন্য নমনীয়
• তাপীয় সহনশীলতা: দীর্ঘমেয়াদী পরিষেবা তাপমাত্রা 210℃–280℃, ক্রমাগত উচ্চ তাপের অধীনে কোন নরমতা, সংকোচন বা বিষাক্ত উদ্বায়ীকরণ নয়
• রাসায়নিক প্রতিরোধ: ট্রান্সফরমারের নিরোধক তেল, গর্ভধারণকারী বার্নিশ, অ্যাসিড এবং ক্ষারীয় দ্রাবক, দীর্ঘ সময় নিমজ্জনের পরে কোন পাল্ভারাইজেশন বা ক্ষয় হয় না

• অতি-উচ্চ তাপ প্রতিরোধের: 210-280℃-এ স্থিতিশীল দীর্ঘমেয়াদী পরিষেবা, ট্রান্সফরমার ওভারলোডের সময় তাত্ক্ষণিক অতিরিক্ত উত্তাপের প্রভাব প্রতিরোধী, সরঞ্জামের পরিষেবা জীবনকে ব্যাপকভাবে প্রসারিত করে
• নির্ভরযোগ্য অস্তরক কর্মক্ষমতা: উচ্চ তাপমাত্রা, উচ্চ ফ্রিকোয়েন্সি এবং তেল নিমজ্জন, স্থান চার্জ জমা এবং আংশিক স্রাব নিয়ন্ত্রণের অধীনে সামান্য ব্রেকডাউন ভোল্টেজ ড্রপ
• অসামান্য যান্ত্রিক দৃঢ়তা: উচ্চ প্রসার্য এবং টিয়ার প্রতিরোধ, কুণ্ডলী মোড়ানোর জন্য ভাল নমনীয়তা এবং ক্ষতি ছাড়াই ইন্টারলেয়ার আস্তরণ
• নিম্ন তাপীয় সংকোচন: বিস্তৃত তাপমাত্রা পরিসরের অধীনে স্থিতিশীল মাত্রা, দীর্ঘমেয়াদী উচ্চ-তাপমাত্রা অপারেশনের পরে বায়ু নিরোধক কাঠামো সুরক্ষিত করার জন্য কোনও বিকৃতি নেই
• শিখা প্রতিরোধক এবং পরিবেশ বান্ধব: স্ব-নির্বাপক, হ্যালোজেন-মুক্ত এবং উচ্চ তাপমাত্রায় শূন্য ক্ষতিকারক গ্যাস নির্গমন, শুষ্ক-টাইপ ট্রান্সফরমারগুলির জন্য অগ্নি নিরাপত্তা মান মেনে চলা

পলিমাইড অন্তরক কাগজ নমনীয় অভ্যন্তরীণ-স্লট লাইনার নিরোধক, আন্তঃ-টার্ন নিরোধক এবং স্টেটরের জন্য আন্তঃ-ফেজ বিভাজক হিসাবে কাজ করে।

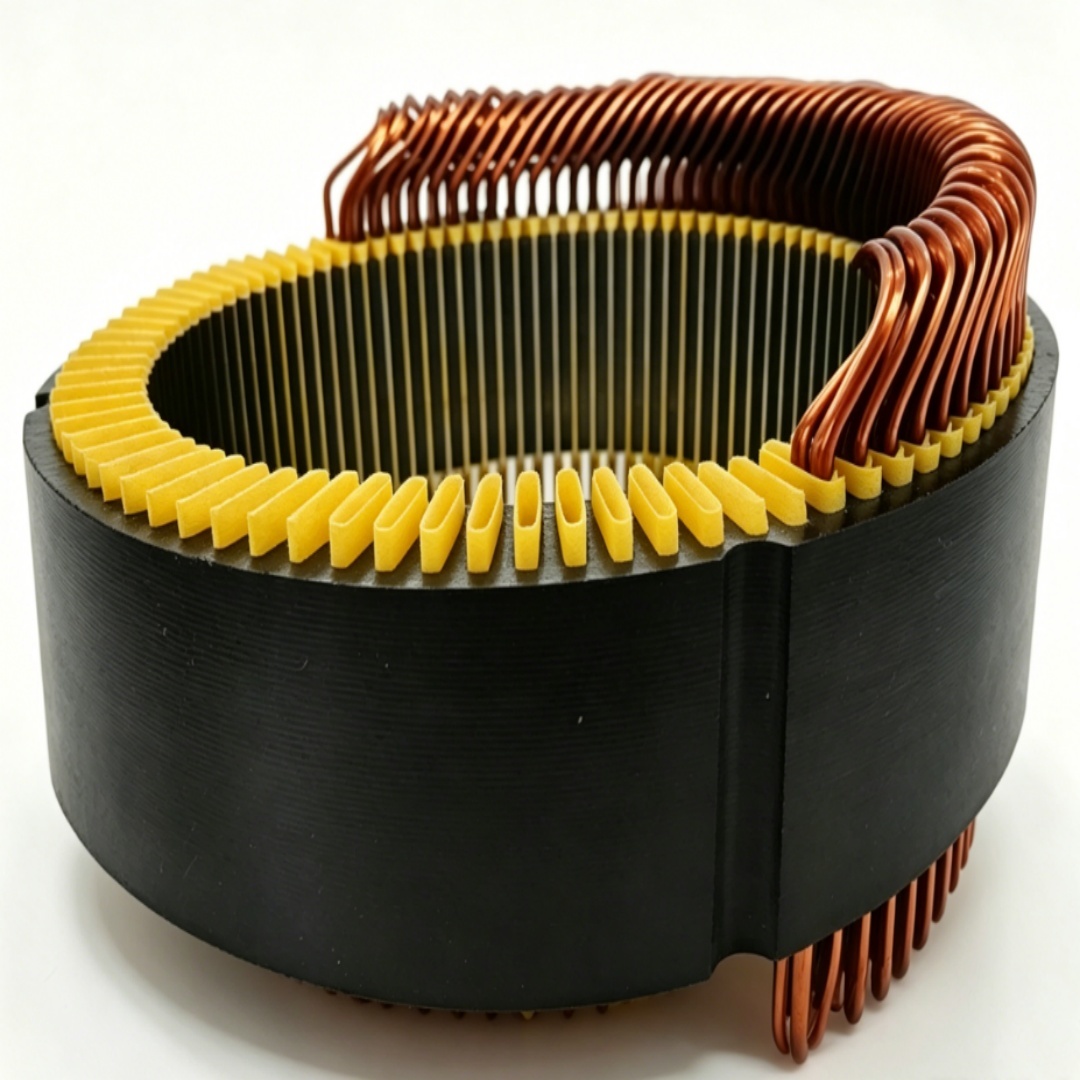

এটি উইন্ডিং কন্ডাক্টর এবং স্টেটর কোরের মধ্যে প্রাথমিক গ্রাউন্ড ইনসুলেশন হিসাবে কাজ করে (আপনার হেয়ারপিন ফ্ল্যাট ওয়্যার স্টেটরে দেখানো অফ-হোয়াইট মোল্ডেড ইনসুলেশন উপাদান)।

1. স্লট নিরোধক (কোর অ্যাপ্লিকেশন)

   সিলিকন স্টিলের স্টেটর কোর এবং তামার উইন্ডিংয়ের ভিতরের প্রাচীরের মধ্যে রেখাযুক্ত, এটি গ্রাউন্ড ব্রেকডাউন শর্ট সার্কিট রোধ করতে উইন্ডিং কন্ডাক্টর থেকে পরিবাহী কোর ল্যামিনেশনকে বৈদ্যুতিকভাবে বিচ্ছিন্ন করে। এর নমনীয় সম্পত্তি স্টেটর স্লটগুলির অনিয়মিত কনট্যুরের সাথে নিখুঁত সামঞ্জস্যের অনুমতি দেয়, এটিকে হেয়ারপিন ফ্ল্যাট তারের মোটরগুলির জন্য একটি অপরিহার্য উপাদান করে তোলে।

2. আন্তঃ-ফেজ অন্তরণ

   বিভিন্ন বৈদ্যুতিক পর্যায়গুলির কন্ডাক্টরের মধ্যে যোগাযোগের শর্ট-সার্কিট এড়াতে তিন-ফেজ কপার উইন্ডিংয়ের মধ্যে স্যান্ডউইচ করা হয়।

3. শেষ লাইনার কুশন

   কম্পন শোষণ করতে এবং তারের এনামেল ইনসুলেশন ফিল্মকে স্ক্র্যাচিং এবং ক্ষতিকর থেকে তামার তারের ধারালো প্রান্তগুলিকে প্রতিরোধ করতে উইন্ডিং ওভারহ্যাংগুলির নীচে নমনীয় বাফার মাদুর স্থাপন করা হয়।

মূল ফাংশন: পরিবাহী সার্কিটগুলিকে বিচ্ছিন্ন করতে নমনীয় কনফর্মাল নিরোধক বাধা, সরু, নমনযোগ্য স্লট গহ্বরের জন্য তৈরি।
